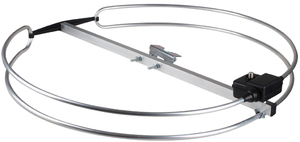

Антенна для радио своими руками

Как сделать антенну

Отличным способом усиления качества поступающего радиосигнала станет сооружение простой антенны для fm радио своими руками. В начале работы стоит выяснить, как поменять стандартный усик на дипольный аналог.

Львиная доля современных приемников отличается наличием гнезд для подсоединения простых типов радиоантенн, как телескопических (внешних), так и встроенных. Создать радио антенну хорошего качества за незначительную сумму возможно. Для этого потребуется единожды посетить хозяйственный магазин. Главное – знать что из чего можно соорудить.

Какие есть виды антенн

Перед началом работы нужно определиться с видом радиоантенны. Различают три основных вида антенн для приемников, которые можно выполнить своими руками:
• Линейный вид;
• диполь с бегущей внешней волной;
• антенна с разворотом.

Особенности распространения радиоволн

Волны перед попаданием в радиоприемник проходят отдельный путь. Он может быть достаточно сложным. Волна способна распространяться прямо, огибая земную поверхность. На большом расстоянии волну считают плоской. С увеличением расстояния понижается частота и плотность волны.

Создаем антенну

Отдельные типы приемников включают в себя разъем для подключения стандартной диполи из вне. Создать хорошую FM-антенну самостоятельно возможно при незначительных финансовых затратах. Для приобретения всех материалов и инструментов можно отправиться в ближайший магазин хозяйственных товаров.

Трубная антенна

Главным элементом данного типа FM-приемника станет труба водопровода или же отопления.
Для ее создания потребуются:

• Б\у сердечник от старого телевизора;
• скотч и клей;
• латунная либо медная фольга;
• проволока из меди ( до 2-х метров);
• штифты для соединения.

Начальным слоем обмотки станет сердечник, потом наматывают изоленту несколькими слоями, после чего накладывают один слой фольги. Подобная заготовка для экрана предполагает наматывание проводов с перекрытием в количестве 25 витков. Не нужно забывать о стандартных отводах на седьмом, двенадцатом и двадцать пятом витках.
Контур фиксируют с отдельными деталями, а концы проволоки опускают и крепят в штифты. Отвод седьмого завитка отводят в гнездо с заземлением, а другие – соединяют с клеммами антенны.
Завершающим этапом работы станет настройка радиосигнала. Действие осуществляют несложным способом подключения к связному контуру полученной обмотки. Самодельные FM-приемники этого типа способны принять сигнал даже в непогоду.

Антенна из фольги

Создать антенну из станиоли под силу любому человеку. Что касается необходимых материалов и инструментов, то «мастеру» потребуется:

• Подсушенная доска ДВП, диэлектрический материал.
• Фольга (металлическая).
• Небольшая часть экранного кабеля, сопротивление которого 55-70 Ом.
• Штекер.
• Припой, флюс и паяльник.

Процесс изготовления подобного вида антенн для радио или музыкального центра нельзя назвать сложным. По времени он также не является длительным. Началом рабочего процесса станет изготовление рамки квадратной формы из фольги. В нижней части рамки выполняют вырез, ширина которого не превышает 15 мм. Готовая рамка крепиться на подготовленном куске ДВП.
Экран припаивают к нижней части полученной фигуры с левой либо правой стороны. По центру низа располагают центральную жилу экранированного провода. При создании FM-приемника жесткой привязки к точным размерам нет. Стоит учесть, что расстояние между спайками кабеля не должно превышать 40 мм.
Конструкцию фольгированной диполи можно установить как на улице, так и в помещении. Настроить сигнал возможно путем отодвигания антенны вертикально вокруг своей оси.

Всенаправленная fm антенна из коаксиального кабеля

В области приема волн с перебоями можно применить диполь из коаксиального материала. Для работы по созданию домашнего аналога проводника волн потребуется:

• Кусок кабеля (телевизионного) длиной от полутора метров.
• Пластиковая труба, диаметр которой равен 20см.
• Мачта из дерева.

От начала провода отступают 750 мм и производят надрез. При этом изоляцию из пластика нужно удалить, а экранную оплетку сохранить. Для ослабления оплетку разминают. К месту надреза изоляции выворачивают экран таким образом, чтобы не повредить жилу из меди.
Поскольку отражатель располагается противоположно центральному проводу, сопротивление волн антенны согласовывается лучше. Диполь крепят любым способом внутри пластиковой трубки, которая впоследствии будет расположена на матче из дерева. Настройка самого сигнала производиться исключительно в вертикальном положении. Схему постройки этого вида можно обозреть в интернете.

Проволочная антенна

Улучшить импульс радиоприемника можно путем создания своими руками проволочной автомобильной антенны в домашних условиях. Ее размеры могут отличаться, все зависит от желаемого диапазона. Это наиболее простая конструкция для принятия сигнала радио. Ее используют в домах из любых материалов, кроме железобетона. Ведь материал подобного класса блокирует оповещения. Конструкцию часто размещают на уличном пространстве, натягивая между двумя постройками.

Подключение антенны

Установить наружную диполь горизонтально можно на опорные конструкции. На них крепят самостоятельно изолятор. Одна опора крепиться непосредственно на крыше здания. Ее закрепляют специальными проволочными растяжками. Вторая опора – это дерево возле жилого дома. главное - разумно выбрать место расположение конструкции, чтобы ее не повредили либо не унесли с собой. Закрепить изоляторы помогут стальные тросики.

Причины затухания сигнала

Прием импульса на большом расстоянии в большинстве случаев не возможен. Как в маленьких, так и в больших населенных пунктах встречается мертвая зона, где радио работать не будет. Причиной всему становиться препятствие, которое не позволяет импульсу пройти по прямой. Сигнал может отразиться от многоэтажного дома, дерева либо вышки и потерять свою мощность.
